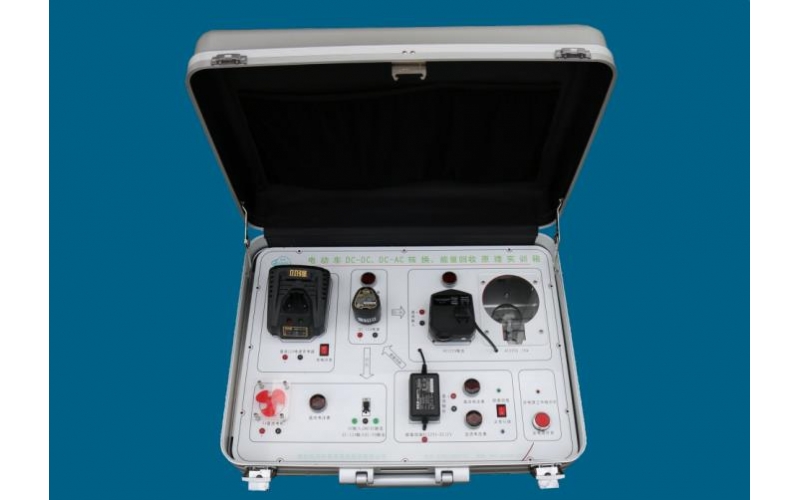

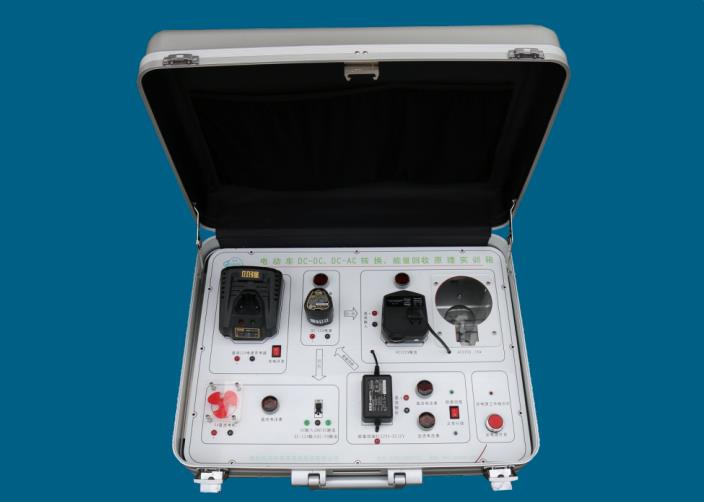

1、電池以及管理系統全部由縮小比例實物組成，12V直流電池包模塊1個、電池包充電器1個。

2、能量回收交流變直流模塊1個、直流變交流逆變器1個、降壓模塊1個。

3、直流電壓表3個、交流電壓表1個、220V交流用電器1個。

4、檢測與連接端子13個。

5、模擬能量回收開關1個。

6、電源開關1個。

7、電源工作指示燈1個

8、充電開關1個。

9、模擬DC-DC轉換后用電器1個∶ 帶扇葉直流電機。

10、彩色噴繪面板1塊。

11、豪華鋁合金箱體。

12、為了充分演示電動車電源系統的工作原理，本實訓箱以DC12V為電池主體，經過逆變器，轉換成AC220V交流電，實現DC——AC的轉換，供交流永磁同步電機驅動用電;再經過降壓模塊，使DC12V轉換成 DC5V，實現DC——DC的轉變，模擬供車上常規電器用電;通過能量回收的模擬，了解電動車的能量回收條件以及工作過程。
