產品簡介

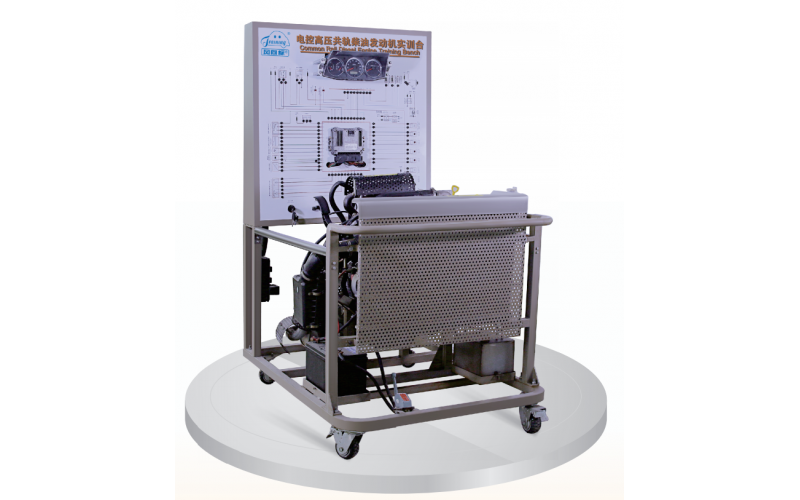

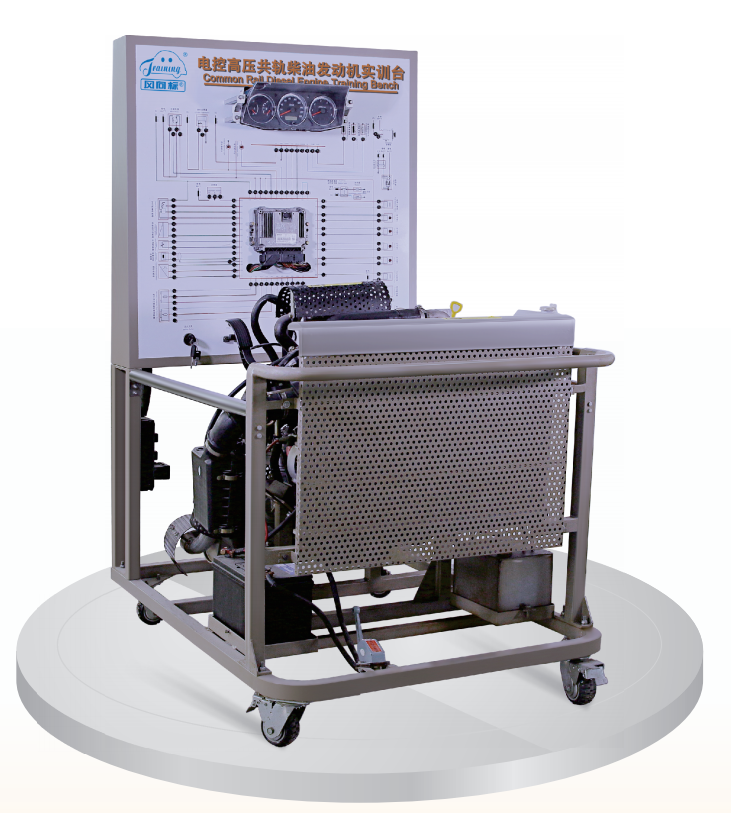

本設備將電控高壓共軌柴油發動機作為在線檢測臺架，對發動機可進行啟動、加速、減速等工況的實踐操作，真實展示電噴柴油發動機的結構和工作過程。試用于中高等職業技術院校、普通教育類學院和培訓機構對電噴柴油發動機的維修實訓的教學需要。

技術參數

外形尺寸∶1400×1000×1800mm（長×寬×高）

工作電源∶DC 24V

燃油標號∶ 依地理位置

油箱容積∶ 1OL

工作環境溫度∶-40℃～+50℃

基本配置

檢測控制面板，顯示器、發動機控制電腦，診斷座，點火開關，發動機總成，燃油箱，電子油門控制裝置，進、排氣管（帶保護罩），水箱（含不銹鋼保護罩），冷卻風扇，蓄電池兩個，繼電器，電源總開關，智能化故障設置和考核系統，移動臺架（帶自鎖腳輪裝置）

適用機型∶

吉奧、新柴4缸共軌柴油機

重裝卡車五干鈴6HK1

康明斯4、6缸共軌柴油發動機等

濰柴、錫柴共軌柴油機

道依茲4、6缸共軌柴油機發動機

功能特點

·臺架配備電控高壓共軌柴油發動機，排放水平達到國際標準，燃油系統采用高壓共軌技術; 可以充分展示電噴柴油發動機的組成結構和工作過程。

·實訓臺面板采用4MM厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂漆處理，面板打印有永不褪色的彩色電路圖，表面噴涂光油，學員可直觀對照電路圖和電控高壓共軌柴油發動機實物，認識和分析控制系統的工作原理。

·實訓臺面板上安裝有顯示器，可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈、電控系統故障指示燈等參數變化。

·實訓臺面板上具有發動機故障檢測端子，可直接在面板上檢測各傳感器、執行器、發動機控制單元針腳的電信號，如電阻、電壓、電流、頻率型號等、能實現2O種以上的故障設置和檢測功能;每一故障點可完成斷路故障、短路故障、虛接故障三種故障類型。

·實訓臺配備有電子油門控制裝置，可方便對發動機加減速。

·實訓臺配有電源開關、水箱防護罩、飛輪防護罩等安全保護裝置。

·實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

·配備智能化故障設置和考核軟件管理系統（詳細介紹見附1）

配套軟件

電噴發動機實訓軟件（詳細介紹見附2）
