產品簡介

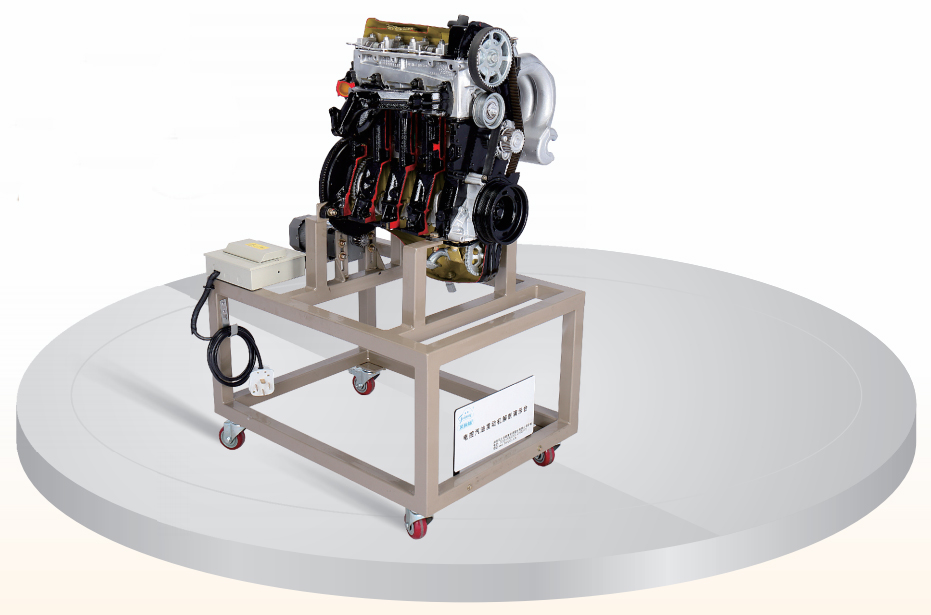

設備采用柴油發動機總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示柴油發動機內外部結構和部件的運動情況，適用于中高等職業技術院校、普通教育類學院和培訓機構對柴油發動機原理和機械機構的教學需要。

技術參數

外形尺寸∶ 800×600×1200mm（長×寬×高）

動力電源∶ AC380V±10% （三相四線）50Hz

工作環境溫度∶-40℃～+50℃

基本配置

柴油發動機實物總成、三相齒輪減速感應電機、三相漏電保護開關、移動臺架（帶自鎖腳輪裝置）。

適用機型∶

洋馬、九保田

康明斯4缸工、6缸柴由機

濰柴、新柴、玉柴等

功能特點

·采用柴油發動機實物總成進行機構切剖，充分展示柴油發動機機構部分的內外結構。

·對柴油發動機各機械剖面采用不同顏色的油漆進行噴涂。

·由三相齒輪減速感應電機帶動柴油發動機曲軸做安全低速運轉，真實演示柴油發動機內部機構部件的運動過程。曲軸位開有潤滑口，可防止機器磨損，最大程度延長機器可轉動年限。

·移動臺架采用高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。

·啟動馬達使用直接嚙合飛輪式，非彈出時，使機器更加安全可靠。

配套軟件

發動機機械部分實訓軟件（詳細介紹見附2）
