產品簡介

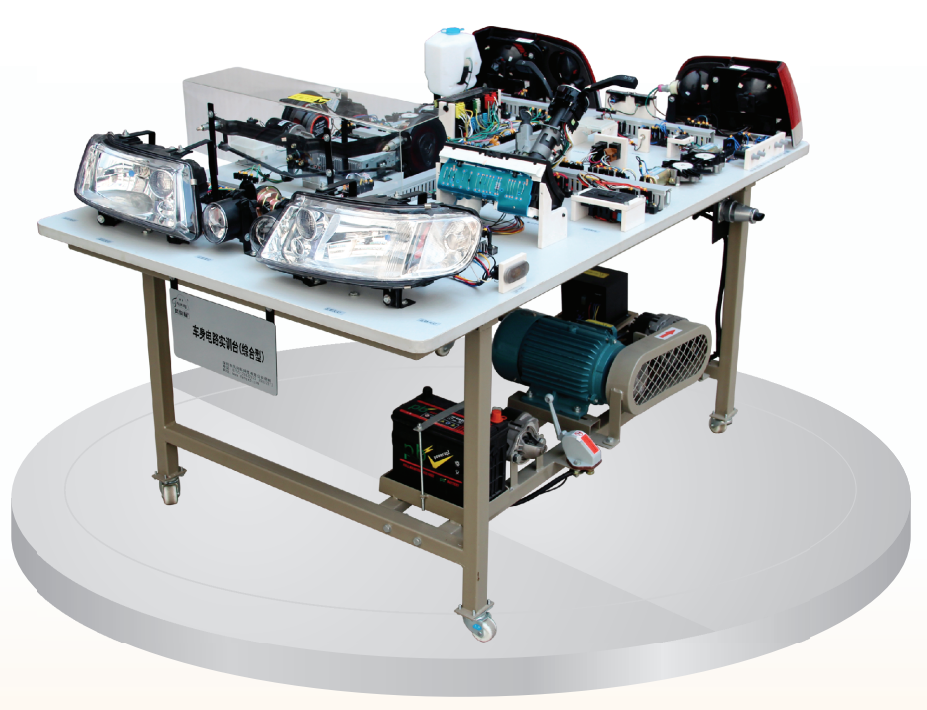

該設備采用柳工裝載機全車基礎電器系統實物為基礎， 充分展示裝載機儀表系統、燈光系統、雨刮系統、啟動系統、充電系統等的組成結構和工作過程，且提供學員電路終端接線功能。適用于中高等職業院校、培訓機構對裝載機全車基礎電器系統理論和維修實訓的教學需求。

技術參數

外形尺寸∶ 1700*1100*800MM

動力電源∶ AC380V+-10% 50Hz

工作電壓∶DC24V

工作溫度∶-40~+50℃

三相異步電機

電壓∶220V

功率∶ 2.2KW

轉速∶1420r/min

功能特點

適用機型∶廈工\柳工\龍工\徐工\沃爾沃\小松

功能特點

·真實可運行的裝載機全車車身電器系統，充分展示裝載機儀表系統、燈光系統、雨刮系統、啟動系統、充電系統等的組成結構。

·操縱各種電器開關、按鈕，真實演示裝載機儀表系統、燈光系統、雨刮系統、啟動系統、充電系統的工作過程。

·實訓臺面板每個電器元件線路終端都有接線插頭，參考配套的電路圖或維修資料，與中間線束連接， 可鍛煉學員識圖和終端接線能力。實訓臺面板上安裝有檢測端子，可直接在面板上檢測裝載機全車車身電器系統各元件的電信號，如電阻、電壓、電流、頻率等。

·實訓臺底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。配備無線智能考核系統。

配置組成

實訓臺面板、組合儀表、組合開關、前燈 總成、后燈總成、雨刮總成、噴水電機、喇叭、起動機總成、發電機總成、異步電機、各傳感器、蓄電池、電源開關等。
